第十一章　多模态大模型：视觉编码、跨模态对齐与训练

多模态模型要解决三个问题：不同模态如何表示，如何对齐到可交互空间，如何让语言模型利用视觉信息生成答案。图片不是“另一种文本”；分辨率、空间位置、OCR、颜色和对象关系都会影响视觉 token。

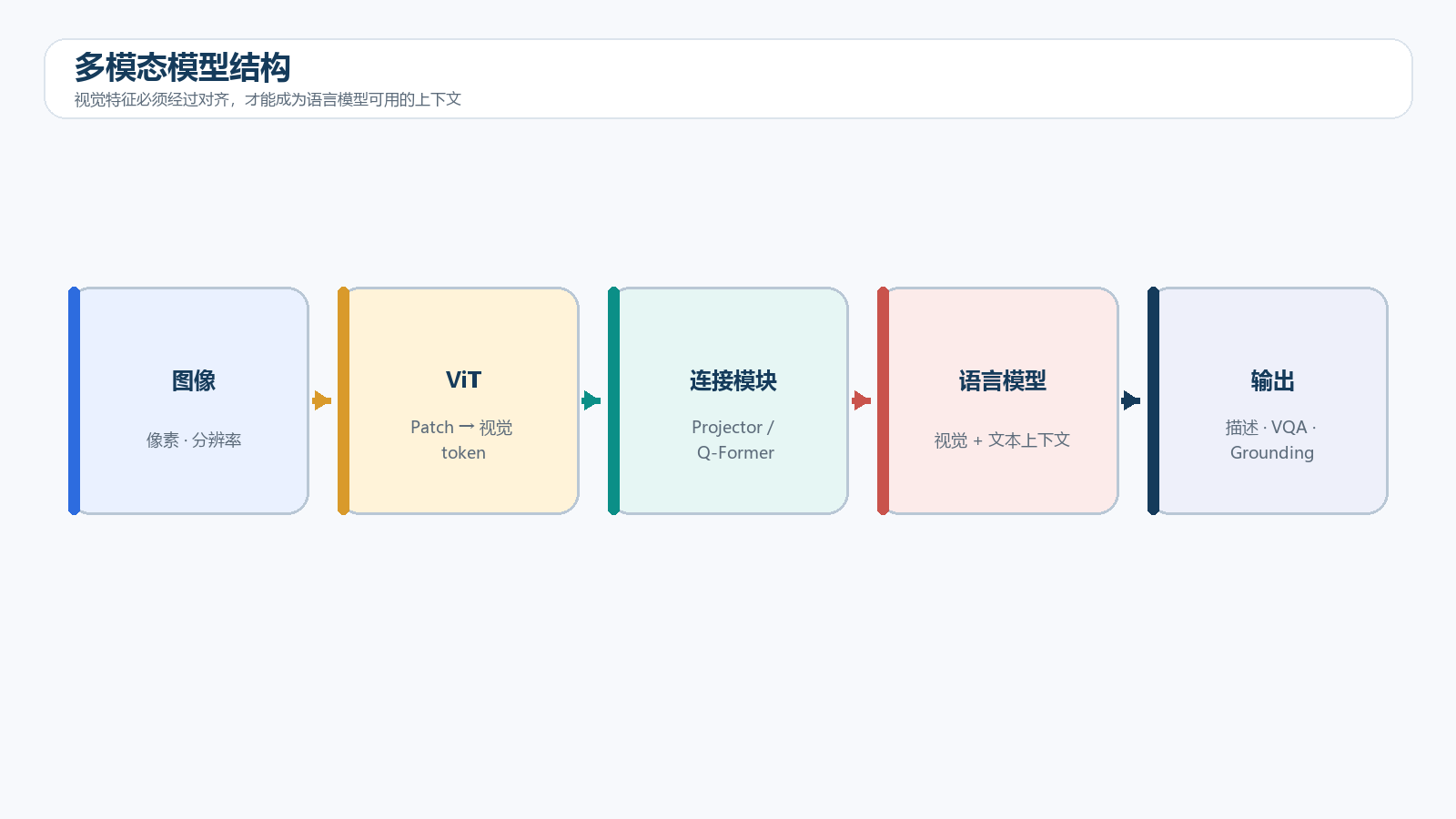

图 11-1　视觉编码器产生视觉特征，连接模块将其映射到语言模型可使用的表示。

11.1 ViT：把图像变成 token 序列

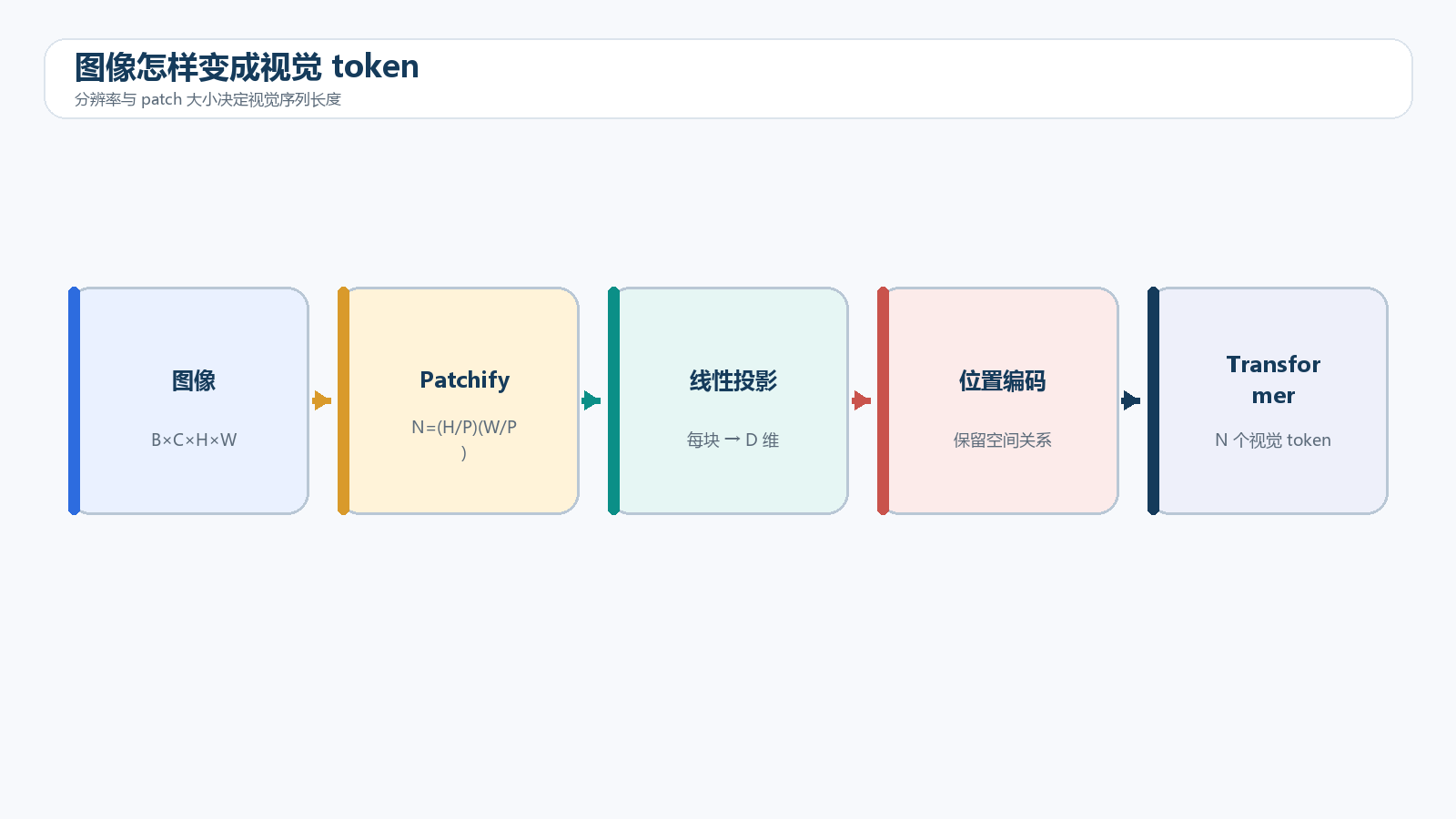

图 11-2　图像尺寸和 patch 大小共同决定视觉序列长度与计算成本。 先建立直觉。 ViT 把图像切成固定大小 patch，将每块展平并线性投影为视觉 token，再像文本 token 一样使用 Transformer。分辨率和 patch 大小共同决定序列长度。 读这一节时，先不要急着记缩写，而要不断追问：输入是什么，经过了哪些可观察变换，输出又怎样被验证。

把过程拆开看：

1. 图像规范化与缩放。
2. patchify 得到 N 个小块。
3. 线性投影并加位置。
4. Transformer 编码视觉关系。

最小例子。 224×224 图像、patch=16 时有 14×14=196 个 patch；分辨率翻倍会让 patch 数约变为四倍。 例子越小，越容易手算、打印中间量并判断实现是否偏离定义。

容易踩坑。 高分辨率只改输入尺寸却不处理位置编码、不同宽高强行拉伸、通道顺序和归一化不匹配，都会损伤效果。 排错时应保存失败输入和版本，先定位最早出现异常的步骤，再决定是否调整模型或超参数。

动手任务：用 reshape/permute 手写 patchify，再重组图像验证无信息丢失。 完成后不要只保存最终输出，还要保存代码、配置、中间张量或检索结果，以及你对结果的解释。

给定 \(H\times W\times C\) 图像，以 \(P\times P\) 切块，patch 数为 \(N=HW/P^2\)。每个 patch 展平后线性投影到隐藏维，加位置编码，再送入 Transformer Encoder。Patch 越小，空间细节越多，但视觉 token 数和注意力成本快速增加。

import torch
from torch import nn

class PatchEmbedding(nn.Module):
    def __init__(self, image_size=224, patch_size=16, in_ch=3, dim=768):
        super().__init__()
        if image_size % patch_size:
            raise ValueError("image_size 必须能被 patch_size 整除")
        self.proj = nn.Conv2d(in_ch, dim, kernel_size=patch_size,
                              stride=patch_size)
        self.n_patches = (image_size // patch_size) ** 2

    def forward(self, images):
        x = self.proj(images)       # (B,D,H/P,W/P)
        return x.flatten(2).transpose(1, 2)  # (B,N,D)

卷积核大小和步长都等于 patch 大小，等价于对每个不重叠 patch 做共享线性投影。真实模型还会处理任意分辨率、动态切块或多尺度特征。

11.2 CLIP：图文对比学习

从问题出发。 CLIP 用图像编码器和文本编码器把配对样本映射到同一空间，通过批内对比学习拉近匹配对、推远不匹配对。 先把名词放到一边，沿着输入、状态变化和输出走一遍；只有能指出证据落在哪一步，概念才算真正掌握。

沿数据流逐步检查：

1. 分别编码并归一化。
2. 计算批内相似度矩阵。
3. 图到文与文到图双向交叉熵。
4. 学习温度调节分布。

用小数据走一遍。 batch 为 N 时得到 N×N logits，对角线是正样本，其他位置作为批内负样本。 先在纸面预测结果，再让程序打印中间状态；预测与运行不一致的地方，正是需要继续追查的知识缺口。

这里最容易出现的误解。 批中重复语义被当假负样本、只训练单向损失、忘记归一化、文本模板差异，都会影响检索。 出现异常时先冻结样本、配置和环境，从最靠近输入的环节开始验证；不要同时更换模型、数据和超参数。

小实验：实现 CLIP loss，验证交换图文顺序后双向损失含义。 提交物应包含预期、运行证据和失败记录；只有别人能按同样步骤复现，结果才具有学习价值。

CLIP 分别编码一批图片与文本，把向量归一化，计算批内相似度矩阵。正确图文对位于对角线，损失同时做 image-to-text 与 text-to-image 分类。

import torch.nn.functional as F

def clip_loss(image_features, text_features, logit_scale):
    image = F.normalize(image_features, dim=-1)
    text = F.normalize(text_features, dim=-1)
    logits = logit_scale.exp() * image @ text.T
    labels = torch.arange(len(image), device=image.device)
    return (F.cross_entropy(logits, labels) +
            F.cross_entropy(logits.T, labels)) / 2

批内其他样本充当负例，因此 batch 组成很重要；重复/近义 caption 会产生“假负例”。CLIP 学到共享表征，适合检索和零样本分类，但本身不是能长篇回答的生成式视觉语言模型。

11.3 BLIP/BLIP-2 与 Q-Former

先看它解决什么。 BLIP 统一理解与生成目标，BLIP-2 用 Q-Former 在冻结视觉编码器与冻结语言模型之间提取少量查询表示，降低端到端训练成本。 理解的标准不是会复述定义，而是能画出数据流、预测中间结果，并设计一个让错误暴露出来的检查。

可以把实现分成以下环节：

1. 视觉编码器产生图像特征。
2. 可学习 query 通过 Q-Former 读取。
3. 投影到语言模型输入空间。
4. 用图文目标训练连接。

一个可以手算的例子。 Q-Former 的 query 数固定，可把大量视觉 patch 压缩成较少表示，但压缩也可能丢失细粒度信息。 这里故意不用大模型或大数据，因为小输入能把每个轴、分数和状态变化完整暴露出来。

排错时先看这些地方。 把 Q-Former 说成简单线性层、冻结模块仍处于错误训练模式、视觉与语言 tokenizer 混淆，都会导致实现偏差。 修复不能止于‘这次跑通’，还要把失败样本变成自动测试，防止同类问题在下一版本重新出现。

现在动手：画出 BLIP-2 三个模块的梯度流，标注冻结与训练参数。 把关键断言写进测试，并在 README 说明怎样运行、怎样判断正确、当前实现还不支持什么。

BLIP 同时面向理解与生成，并通过 captioner/filter 改善噪声图文数据。BLIP-2 冻结已有视觉编码器和大语言模型，用轻量 Q-Former 跨越模态差距。可学习 query token 从视觉特征抽取与语言相关的信息，再连接到 LLM。

冻结大模块降低训练成本，但连接模块必须适配两端的表示与尺度。理解 Q-Former 的关键是“少量查询向量主动读取视觉特征”，而不是把所有视觉 patch 原样塞入语言模型。

11.4 LLaVA 两阶段训练

抓住这一节的主线。 LLaVA 典型路线先训练视觉—语言投影层，再用图文指令数据联合微调，让语言模型学会在对话中使用视觉 token。 遇到新术语，先找它在系统中的位置：它读取什么、保存什么、改变什么，以及失败时会留下什么信号。

真正动手时按这个顺序走：

1. 预训练投影对齐特征。
2. 构造多轮图文指令。
3. 按阶段解冻部分模块。
4. 用多能力评测和人工检查。

先做最小实验。 图像占位 token 在模板中的位置必须与视觉特征插入位置一致；标签通常只覆盖 assistant 文本。 把随机性固定并保留中间量，这个例子就能成为后续优化时的回归基线。

别被表面现象带偏。 指令数据答案由模型生成却不清洗、图像与文本错配、阶段二学习率过大破坏视觉特征，都会造成幻觉。 先区分定义错误、实现错误、数据问题和性能瓶颈。四类问题需要的证据不同，不能靠盲目调参混在一起处理。

验证任务：为一条图文多轮样本画出最终 token 序列和 label mask。 实验结束后写三句话：观察到了什么、这些证据支持什么结论、还有哪种解释尚未排除。

经典 LLaVA 结构使用 CLIP ViT 作为视觉编码器，通过投影层连接语言模型。第一阶段主要训练投影层，使图像特征与语言嵌入对齐；第二阶段用视觉指令数据做指令微调，使模型学会问答和对话。

两阶段的目的不同：对齐阶段解决“视觉特征如何进入语言空间”，指令阶段解决“如何按任务使用视觉信息”。若只做第二阶段且初始化不当，训练更难稳定；若只做对齐，模型未必会遵循复杂视觉指令。

现代 VLM 可能使用任意分辨率、视觉 token 压缩、窗口注意力、原生多模态预训练和视频/文档增强，不能把所有模型都等同于 LLaVA。

11.5 数据构建

先把概念落到可观察对象上。 多模态数据至少包含媒体、消息、任务类型、来源与许可。还要考虑 OCR、版面、语言、重复、隐私和可能造成偏见的分布。 这一节的重点是建立因果链。先说明问题，再看计算或流程，最后用可重复实验验证结论。

把抽象概念还原成操作：

1. 验证文件可读与配对。
2. 按内容与感知哈希去重。
3. 清洗 OCR/标注。
4. 按任务和难度分层切分。

把它缩小到能逐项检查。 同一图片配多个近似问题若跨训练/测试切分，会形成视觉泄漏；应按图像簇而非单条样本切分。 如果这个小例子还不能解释清楚，扩大数据只会让错误更难发现。

需要特别守住的边界。 只检查文本重复、EXIF 泄漏隐私、低质量自动 caption 当真值、版权不明图片入库，都会带来风险。 保留完整 trace 比猜原因更重要。找到第一次偏离预期的位置，通常比分析最终错误输出更高效。

本节练习：设计多模态数据卡，含图像来源、许可、分辨率、OCR 质量、语言和任务标签。 除代码外，请保留一份结果说明，标明环境、随机种子、输入规模和你主动检查过的边界。

多模态样本至少包含媒体、消息、任务类型和来源。图片与文本必须真正对应；OCR 文档要保留阅读顺序、页面和区域；VQA 要防止仅凭问题语言猜答案。敏感图像、人物隐私、版权和未成年人数据需要专门治理。

下游数据可覆盖描述、OCR、图表、定位、比较、多图和拒答。随机切分可能让同一视频帧或同一文档页面跨集合，导致泄漏，应按原始媒体分组。

11.6 微调 Qwen-VL 类模型的通用步骤

先建立直觉。 微调视觉语言模型要以官方 processor 和 chat template 为准，先确认模型怎样插入视觉 token，再决定冻结、LoRA 目标和像素预算。 读这一节时，先不要急着记缩写，而要不断追问：输入是什么，经过了哪些可观察变换，输出又怎样被验证。

把过程拆开看：

1. processor 同时处理媒体与文本。
2. 检查输入 id、pixel values 与 grid。
3. 只在目标文本上算 loss。
4. 按视觉长度分桶并控制 OOM。

最小例子。 一张高分辨率图可能产生远多于普通图的视觉 token，batch 按样本数相同也会有巨大显存差异。 例子越小，越容易手算、打印中间量并判断实现是否偏离定义。

容易踩坑。 仅给语言层加 LoRA 却期望视觉对齐改变、视觉占位符重复、训练推理预处理不同、padding mask 错误，都会失败。 排错时应保存失败输入和版本，先定位最早出现异常的步骤，再决定是否调整模型或超参数。

动手任务：对三个分辨率样本打印视觉 token 数、总长度和峰值显存，制定 batch 规则。 完成后不要只保存最终输出，还要保存代码、配置、中间张量或检索结果，以及你对结果的解释。

1. 按官方 processor 和 chat template 编码图像与消息。
2. 决定冻结视觉编码器、连接层和 LLM 的哪些部分。
3. 对 assistant token 计算损失，屏蔽系统、用户和视觉占位 token。
4. 控制像素/视觉 token 上限，按长度分桶，防止极端样本 OOM。
5. 使用 LoRA 时明确目标模块是否覆盖视觉、投影或语言部分。
6. 分任务评估，不只看综合平均分。

多模态显存除了模型参数，还受像素分辨率和视觉 token 影响。同一 batch 中一张超大图可能显著抬高峰值。先记录每样本视觉 token，再决定动态 batch。

11.7 评估

从问题出发。 多模态评估不能只用一个综合分数。要分别测感知、OCR、图表、空间、知识、推理、grounding、拒答和幻觉，并核对评测协议。 先把名词放到一边，沿着输入、状态变化和输出走一遍；只有能指出证据落在哪一步，概念才算真正掌握。

沿数据流逐步检查：

1. 为每类能力准备独立样本。
2. 统一提示和解码。
3. 自动指标与人工审阅结合。
4. 记录图像许可和错误类型。

用小数据走一遍。 VQA exact match 对同义表达敏感，OCR 字符错误率不反映回答解释；不同任务需要不同指标。 先在纸面预测结果，再让程序打印中间状态；预测与运行不一致的地方，正是需要继续追查的知识缺口。

这里最容易出现的误解。 测试图像训练泄漏、只看英文、裁剪导致答案丢失、用无视觉 baseline 仍能答对而未识别，都会高估视觉能力。 出现异常时先冻结样本、配置和环境，从最靠近输入的环节开始验证；不要同时更换模型、数据和超参数。

小实验：加入遮蔽图像或打乱图文配对的对照，判断模型是否真正使用视觉。 提交物应包含预期、运行证据和失败记录；只有别人能按同样步骤复现，结果才具有学习价值。

自动指标包括分类准确率、VQA exact match、OCR 字符错误率、caption CIDEr 等，但开放回答还需事实性和人评。特别测试：不存在对象、遮挡、小字、旋转、颜色、空间关系、多图指代和诱导问题。

视觉幻觉指模型描述图中不存在内容。缓解手段包括更好的视觉对齐数据、区域/grounding 监督、拒答样本和基于检测/OCR 的外部验证，但无法彻底消除。

11.8 常见错误

先看它解决什么。 多模态常见错误来自三种错位：媒体与文本错位、视觉 token 与位置错位、训练与推理模板错位。定位时先检查输入而不是先调优化器。 理解的标准不是会复述定义，而是能画出数据流、预测中间结果，并设计一个让错误暴露出来的检查。

可以把实现分成以下环节：

1. 可视化实际送入的图像。
2. 解码文本 token 与占位符。
3. 核对标签 mask。
4. 比较单样本前向与生成。

一个可以手算的例子。 如果图像预处理后上下颠倒或颜色通道错误，模型再大也无法稳定回答；把 tensor 还原成图像是最便宜的检查。 这里故意不用大模型或大数据，因为小输入能把每个轴、分数和状态变化完整暴露出来。

排错时先看这些地方。 只检查 loss、在数据加载器中静默跳过坏图、把所有错误归因于‘多模态幻觉’，都会延迟定位。 修复不能止于‘这次跑通’，还要把失败样本变成自动测试，防止同类问题在下一版本重新出现。

现在动手：建立五类故障注入：错图、空图、过大图、占位符缺失和 OCR 噪声，并记录系统行为。 把关键断言写进测试，并在 README 说明怎样运行、怎样判断正确、当前实现还不支持什么。

• 图像归一化或色彩通道不匹配预训练配置。
• 视觉占位 token 数与视觉特征数不一致。
• 标签 mask 错误，模型被训练预测用户问题或图像占位。
• 只用语言可猜的数据，模型表面指标高却忽略图像。
• 训练图像过于同质，真实照片/文档分布下失效。

练习：实现 PatchEmbedding 并验证 token 数；用随机特征计算 CLIP loss，观察正确配对相似度提高时损失变化；构造一个无需看图即可回答的 VQA 数据集，说明其评估缺陷。

延伸阅读：CLIP、BLIP、BLIP-2、LLaVA。

本章配套代码

下面的脚本与正文使用相同符号。建议先在代码中打印形状和中间量，再运行断言；若依赖尚未安装，至少先阅读入口函数、输入输出和测试部分。

• examples/11_vit_patchify.py：ViT patchify 与逆变换。

本章端到端实验：把知识变成可复现证据

本实验不是把本章代码重新抄一遍，而是把概念、实现、测试和解释串成一个小型工程。请新建独立目录，保存 README.md、环境文件、源代码、测试、运行日志和结果图。README 至少说明任务、输入输出、运行命令、预期现象、已知限制和复现条件。

实验步骤

1. 用 reshape/permute 手写 patchify，再重组图像验证无信息丢失。
2. 实现 CLIP loss，验证交换图文顺序后双向损失含义。
3. 画出 BLIP-2 三个模块的梯度流，标注冻结与训练参数。
4. 为一条图文多轮样本画出最终 token 序列和 label mask。
5. 设计多模态数据卡，含图像来源、许可、分辨率、OCR 质量、语言和任务标签。
6. 对三个分辨率样本打印视觉 token 数、总长度和峰值显存，制定 batch 规则。

每完成一步，先写下预期，再运行代码。若结果与预期不一致，不要覆盖旧日志；建立 failures.md，记录现象、假设、证据、修复和回归测试。这样得到的不是一次性 Demo，而是一份能证明你真正理解本章内容的实验档案。

验收标准

• 全新环境能够按照 README 从头运行，依赖和随机种子已记录。
• 关键函数至少有正常、边界和错误输入三类测试；涉及数值计算时检查有限值与合理误差。
• 结果包含一个基线和至少一个受控改动，能够说明变化来自哪里。
• 日志保留输入规模、耗时、内存或显存、软件版本和失败样本。
• 结论区分“实验直接证明的事实”“根据事实做出的推断”和“仍未验证的猜想”。

本章自测

1. 不看正文，用自己的话解释“ViT 把图像切成固定大小 patch，将每块展平并线性投影为视觉 token，再像文本 token 一样使用 Transformer”，并给出一个可以证伪的测试。
2. 不看正文，用自己的话解释“CLIP 用图像编码器和文本编码器把配对样本映射到同一空间，通过批内对比学习拉近匹配对、推远不匹配对”，并给出一个可以证伪的测试。
3. 不看正文，用自己的话解释“BLIP 统一理解与生成目标，BLIP-2 用 Q-Former 在冻结视觉编码器与冻结语言模型之间提取少量查询表示，降低端到端训练成本”，并给出一个可以证伪的测试。
4. 不看正文，用自己的话解释“LLaVA 典型路线先训练视觉—语言投影层，再用图文指令数据联合微调，让语言模型学会在对话中使用视觉 token”，并给出一个可以证伪的测试。
5. 不看正文，用自己的话解释“多模态数据至少包含媒体、消息、任务类型、来源与许可”，并给出一个可以证伪的测试。
6. 不看正文，用自己的话解释“微调视觉语言模型要以官方 processor 和 chat template 为准，先确认模型怎样插入视觉 token，再决定冻结、LoRA 目标和像素预算”，并给出一个可以证伪的测试。

回答时先画图或写形状，再给结论。若只能说出术语而不能给出最小例子、边界条件和验证方法，说明这一节仍需要回到代码中重做。
